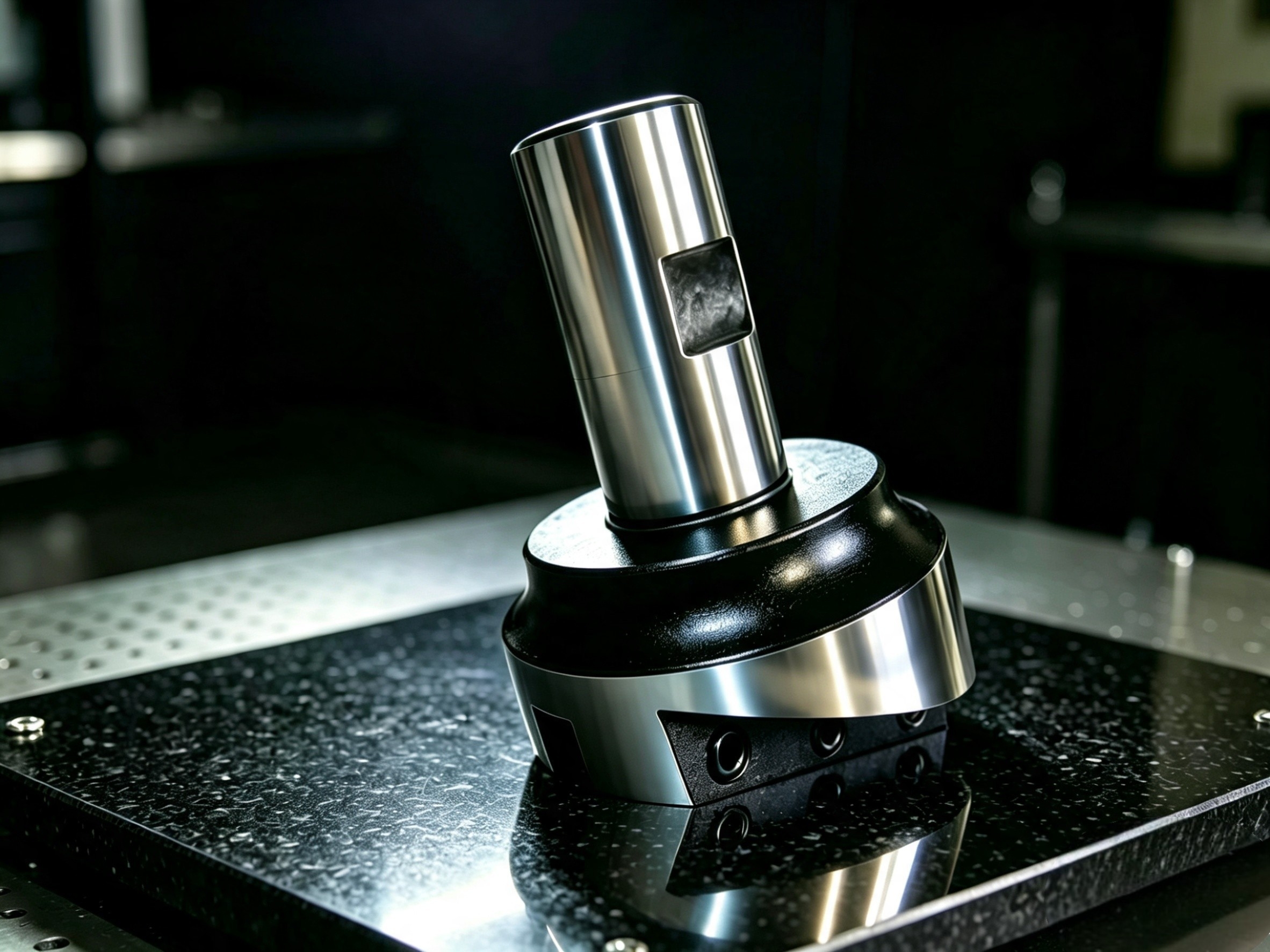

HEIN IRONCLAD FLY CUTTER
La máxima planicidad y la excelencia superficial en operaciones de planeado a gran escala se consolidan con el HEIN IronClad Fly Cutter. El código completo y los estilos se han optimizado para garantizar una correcta visualización.
Iniciar Asistente TácticoLa integridad estructural del portaherramientas se consolida mediante un sofisticado tratamiento térmico en atmósfera controlada sobre un núcleo molecular de alta tenacidad bajo designaciones AISI bonificadas de grado estructural, alcanzando una dureza elástica homogénea de 40-45 HRC. Este refinamiento eleva críticamente la resiliencia mecánica del chasis, anulando deformaciones plásticas en la cavidad de corte.
El acabado superficial de configuración DualFinish Premium combina caras protegidas en pavonado negro químico profundo anti-oxidación con vástagos rectificados cilíndricamente entre centros a color acero natural, asegurando un acoplamiento concéntrico milimétrico libre de desbalances en piso de producción.
Para blindar la transferencia de potencia y suprimir desplazamientos ante las solicitudes mecánicas más severas, el ensamble incorpora un zanco cilíndrico con rebaje Weldon integrado bajo normas DIN 1835-B / ISO 9766, impidiendo giros axiales involuntarios en procesos de careado pesado.
El buril se aloja rígidamente dentro de una ranura cuadrada calibrada con una inclinación angular axial de 20° conforme a la norma DIN 4964-A, fijado de forma robusta mediante opresores de alta resistencia de clase 12.9 que anulan cualquier micro-desplazamiento mecánico.
Especificaciones Físicas
| Código Oficial | Alojamiento Buril (Dual) | Diámetro Zanco (Dual) | Régimen Máx. |
|---|---|---|---|
| H-ICF-0187 | 3/16" (4.76 mm) | 1/2" (12.70 mm) | 3,200 RPM |
| H-ICF-0250 | 1/4" (6.35 mm) | 1/2" (12.70 mm) | 2,800 RPM |
| H-BH-0312 | 5/16" (7.94 mm) | 3/4" (19.05 mm) | 2,000 RPM |
| H-ICF-0375 | 3/8" (9.52 mm) | 1" (25.40 mm) | 1,500 RPM |
| H-ICF-0500 | 1/2" (12.70 mm) | 1" (25.40 mm) | 1,200 RPM |
Homologación Normativa
| Nomenclatura Internacional Equivalente | Dimensiones del Cuerpo | Masa Suministro |
|---|---|---|
| DIN 4964-A 5 x DIN 1835-B 12 | 7/8" (Grupo Chico) | 0.25 kg |
| DIN 4964-A 6 x DIN 1835-B 12 | 1-1/8" (Grupo Chico) | 0.40 kg |
| DIN 4964-A 8 x DIN 1835-B 20 | 1-3/4" (Grupo Mediano) | 0.85 kg |
| DIN 4964-A 10 x DIN 1835-B 25 | 2-1/2" (Grupo Grande) | 1.90 kg |
| DIN 4964-A 12 x DIN 1835-B 25 | 3" (Grupo Extra Grande) | 2.70 kg |
Logística Antióxido Avanzada
Cada suministro de la serie HEIN IronClad Fly Cutter incluye de fábrica sus respectivos herrajes de opresión Allen clase 12.9 bajo norma ISO 4026. Con el fin de preservar las caras rectificadas y el plano Weldon de la oxidación ambiental, el kit completo se encapsula en una bolsa técnica hermética con inhibidores de corrosión, cumpliendo estrictamente con la ley de etiquetado comercial NOM-050-SCFI.
// PROPIEDAD INTELECTUAL Y DISEÑO MECÁNICO REGISTRADO
Los análisis de inercia polar, coeficientes de maquinabilidad (Kc) y tablas de equivalencias descritos en la ficha técnica oficial FT-HICF-2026-REV05 constituyen patentes exclusivas desarrolladas sobre núcleos moleculares elásticos de la firma HEIN® Herramientas Industriales. Queda prohibida su reproducción sin consentimiento previo por escrito.
HEIN IRONCLAD FLY CUTTER
La máxima planicidad y la excelencia superficial en operaciones de planeado a gran escala se consolidan con el HEIN IronClad Fly Cutter. El código completo y los estilos se han optimizado para garantizar una correcta visualización.
Iniciar Asistente TácticoLa robustez del portaherramientas se consolida mediante un tratamiento térmico en atmósfera controlada sobre un núcleo de alta tenacidad bajo designaciones AISI bonificadas de grado estructural, alcanzando una dureza homogénea de 40-45 HRC que anula deformaciones plásticas.
El acabado DualFinish Premium combina pavonado negro químico anti-oxidación con vástagos rectificados micrométricamente, asegurando concentricidad libre de desbalances. Incorpora sujeción de seguridad Weldon bajo normas DIN 1835-B / ISO 9766 y alojamiento de buril a 20° fijo (DIN 4964-A) con opresores clase 12.9.
Modelos y Homologación
// PROPIEDAD INDUSTRIAL REGISTRADA
Los análisis de inercia, coeficientes Kc y tablas descritos en la ficha oficial FT-HICF-2026-REV05 son propiedad industrial exclusiva de HEIN® Herramientas Industriales. Queda prohibida su copia sin autorización formal.
OPTIMICE OPERACIONES DE CAREADO BAJO UN MARGEN DE SEGURIDAD ABSOLUTO
La integración del volador porta buril HEIN IronClad Fly Cutter redefine los estándares de planeado y nivelación de grandes superficies en su planta. Estructurado a partir de barras sólidas de acero estructural AISI bonificado a 42 HRC, el chasis controla de forma lineal los momentos flectores máximos de hasta 40.64 N·m inducidos por fuerzas de impacto intermitente de 800 N. Evaluado rigurosamente bajo el criterio de Von Mises, el sistema confina los castigos dinámicos a un esfuerzo cortante de 160 MPa, operando con un robusto Factor de Seguridad contra la fluencia elástica. Anule el chatter destructivo, resguarde sus husillos CNC mediante el bloqueo Weldon DIN 1835-B y obtenga acabados superficiales de tersura espejo y planicidad metrológica perfecta.
