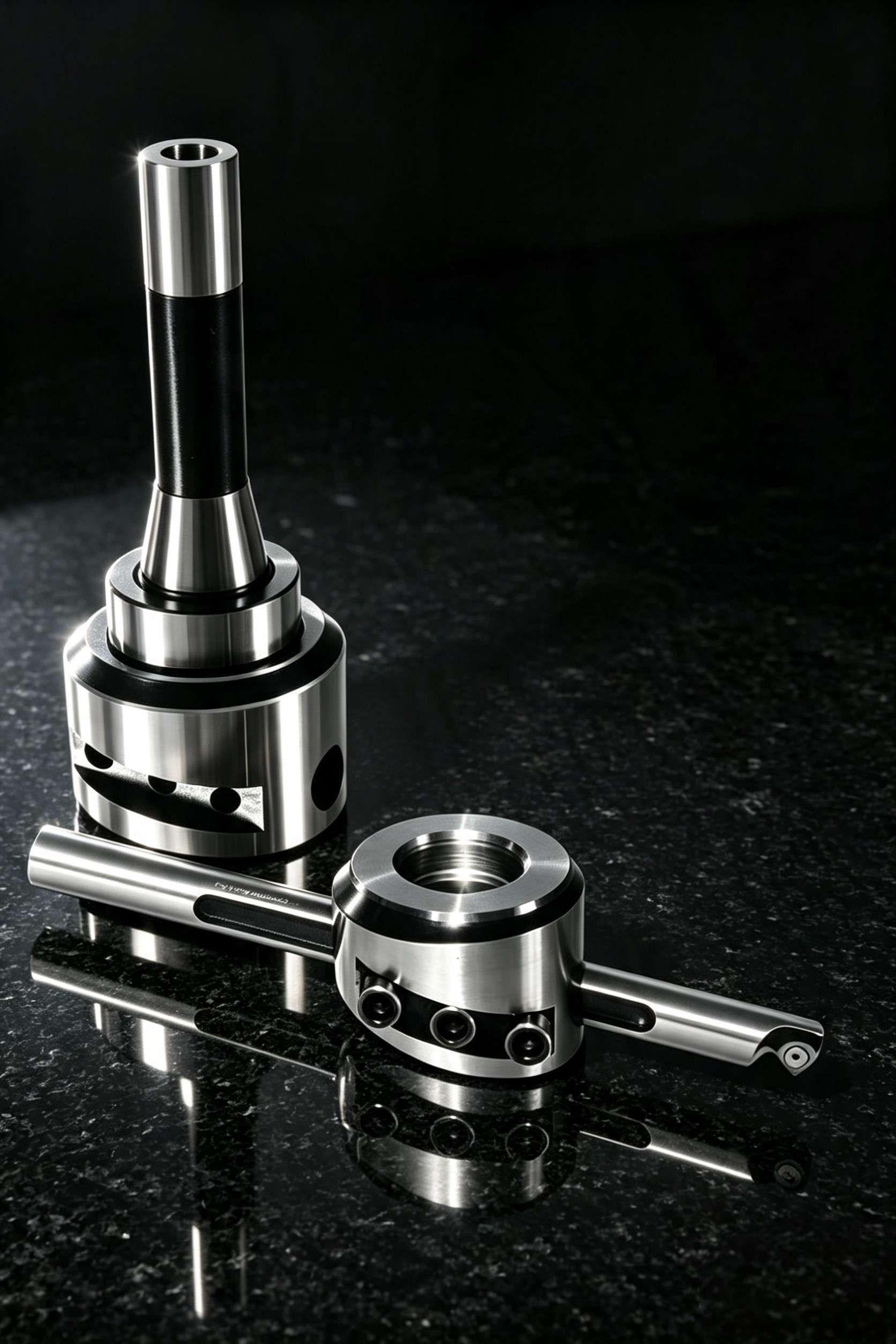

HEIN MAX FLY CUTTER 300
El planeado de alta capacidad y la rigidez metrológica convergen en la serie HEIN Max Fly Cutter 300 Modular Indexable. Diseñado para el careado y desbaste pesado de superficies extra anchas, el conjunto del cabezal y la barra porta-insertos están fijos a partir de núcleos moleculares de alta tenacidad bajo designaciones AISI bonificadas de grado estructural. Este diseño disipa con alta masa estructural las vibraciones destructivas del corte intermitente severo en fresadoras y centros de mecanizado, anulando micro-movimientos elásticos y garantizando una planicidad absoluta en caras maquinadas.
Asistente Táctico
HEIN MAX FLY CUTTER 300
El planeado de alta capacidad y la rigidez metrológica convergen en la serie HEIN Max Fly Cutter 300 Modular Indexable. Diseñado para el careado y desbaste pesado de superficies extra anchas, el conjunto del cabezal y la barra porta-insertos están fijos a partir de núcleos moleculares de alta tenacidad bajo designaciones AISI bonificadas de grado estructural. Este diseño disipa con alta masa estructural las vibraciones destructivas del corte intermitente severo en fresadoras y centros de mecanizado, anulando micro-movimientos elásticos.
La resistencia mecánica del conjunto se consolida mediante un riguroso tratamiento térmico de temple y revenido controlado en atmósfera protegida. Este proceso confiere una dureza de 40-45 HRC en todos los componentes, asegurando una rigidez absoluta bajo torque de maquinado y blindando el cuerpo contra deformaciones por impacto cíclico severo durante el planeado.
La interfaz de acoplamiento incorpora un sistema de sujeción por mordaza rígida mediante tres perforaciones roscadas de 3/8", contrayendo el cuerpo con fuerza simétrica sobre el brazo porta-insertos de 3/4" normalizado bajo el estándar global ISO 6261 (S12-STGCR 3). Asimismo, el asiento de fijación aloja con precisión geométrica los insertos triangulares indexables regulados por las normas ISO 1832 y ANSI B212.4 (TNMG 33X).
Configuración Estándar
Husillos Compatibles
Logística Antióxido Avanzada VCI
Para garantizar la preservación total de las caras y roscas micrométricas rectificadas, cada pieza de la serie HEIN Max Fly Cutter 300 es sellada herméticamente en un empaque técnico dotado de inhibidores de corrosión VCI. Este protocolo resguarda los componentes contra el ataque ambiental de fluidos de corte y humedad, asegurando un suministro impecable para su montaje directo en planta. El empaque industrial cumple con las directrices de identificación comercial vigentes bajo la norma oficial de etiquetado regional NOM-050-SCFI.
// CLÁUSULA DE CONFIDENCIALIDAD Y MANEJO DE PROPIEDAD INDUSTRIAL
El contenido, diagramas y especificaciones técnicas detallados en esta documentación técnica oficial constituyen patentes y propiedad industrial exclusiva de HEIN® Herramientas Industriales. Queda estrictamente prohibida su reproducción, copia o transferencia a terceros sin consentimiento previo.
DOMINE EL CAREADO DE SUPERFICIES ANCHAS CON RIGIDEZ ABSOLUTA
La integración del cabezal volador modular HEIN Max Fly Cutter 300 representa una evolución definitiva para los procesos de planeado y reconstrucción de componentes de gran escala en su planta. Diseñado bajo la teoría de la energía de distorsión elástica de Von Mises, su chasis monobloque de acero aleado AISI 1045 bonificado (40-45 HRC) disipa las severas fuerzas de penetración axial y torque reactivo intermitente a lo largo de un rango de barrido extremo de hasta 310 mm. Al confinar los esfuerzos mecánicos combinados muy por debajo de su límite de fluencia verificado de 810 MPa, el sistema de sujeción por mordaza rígida con triple opresor de 3/8" suprime por completo el chatter y los micro-movimientos. Asegure una planicidad metrológica perfecta, maximice la vida útil de sus insertos indexables TNMG 33X y dote a su taller de un rendimiento dinámico altamente rentable e indestructible.
La resistencia mecánica del conjunto se consolida mediante un riguroso tratamiento térmico integral de temple y revenido controlado en atmósfera protegida. Este proceso confiere una dureza de 40-45 HRC en todos los componentes, asegurando una rigidez absoluta bajo el torque de maquinado y blindando el cuerpo contra deformaciones por impacto cíclico severo durante el planeado.
La interfaz de acoplamiento incorpora un sistema de sujeción por mordaza rígida mediante tres perforaciones roscadas de 3/8", contrayendo el cuerpo con fuerza simétrica sobre el brazo porta-insertos de 3/4" normalizado bajo el estándar global ISO 6261 (S12-STGCR 3). Asimismo, el asiento de fijación aloja con precisión geométrica los insertos triangulares indexables regulados por las normas ISO 1832 y ANSI B212.4 (TNMG 33X).
Matriz de Configuración Estándar
| Código HEIN | Cuerpo | Conexión | Barra / Inserto | Equivalencias |
|---|---|---|---|---|
| H-MFC-M112-300 | 3"(76.2 mm) | 1-1/2"x18 | 3/4"TNMG 33X | ISO 297 / 6261 / 1832 |
Acoplamientos de Husillo Compatibles
| Zanco Modular | Aplicación Operativa de Taller | Estándar |
|---|---|---|
| Zanco R8 | Fresadoras convencionales e industriales (Tipo Bridgeport) | ANSI B5.50 |
| CAT 40 | Centros de Maquinado CNC y Fresadoras CNC de producción | ISO 297 |
| BT 40 | Centros de Maquinado CNC de alta velocidad operativa | ISO 297 |
| ISO/NT 40 | Fresadoras universales y de torreta para desbaste pesado | ISO 297 |
| Zanco Recto 1" | Sujeción universal en boquillas cilíndricas o adaptadores | Universal |
Logística Antióxido Avanzada
Para garantizar la preservación total de las caras y roscas micrométricas rectificadas, cada pieza de la serie HEIN Max Fly Cutter 300 es sellada herméticamente en un empaque técnico dotado de inhibidores de corrosión . Este protocolo resguarda los componentes contra el ataque ambiental de fluidos de corte y humedad, asegurando un suministro impecable para su montaje directo en planta. El empaque industrial cumple con las directrices de identificación comercial vigentes bajo la norma oficial de etiquetado regional NOM-050-SCFI.
