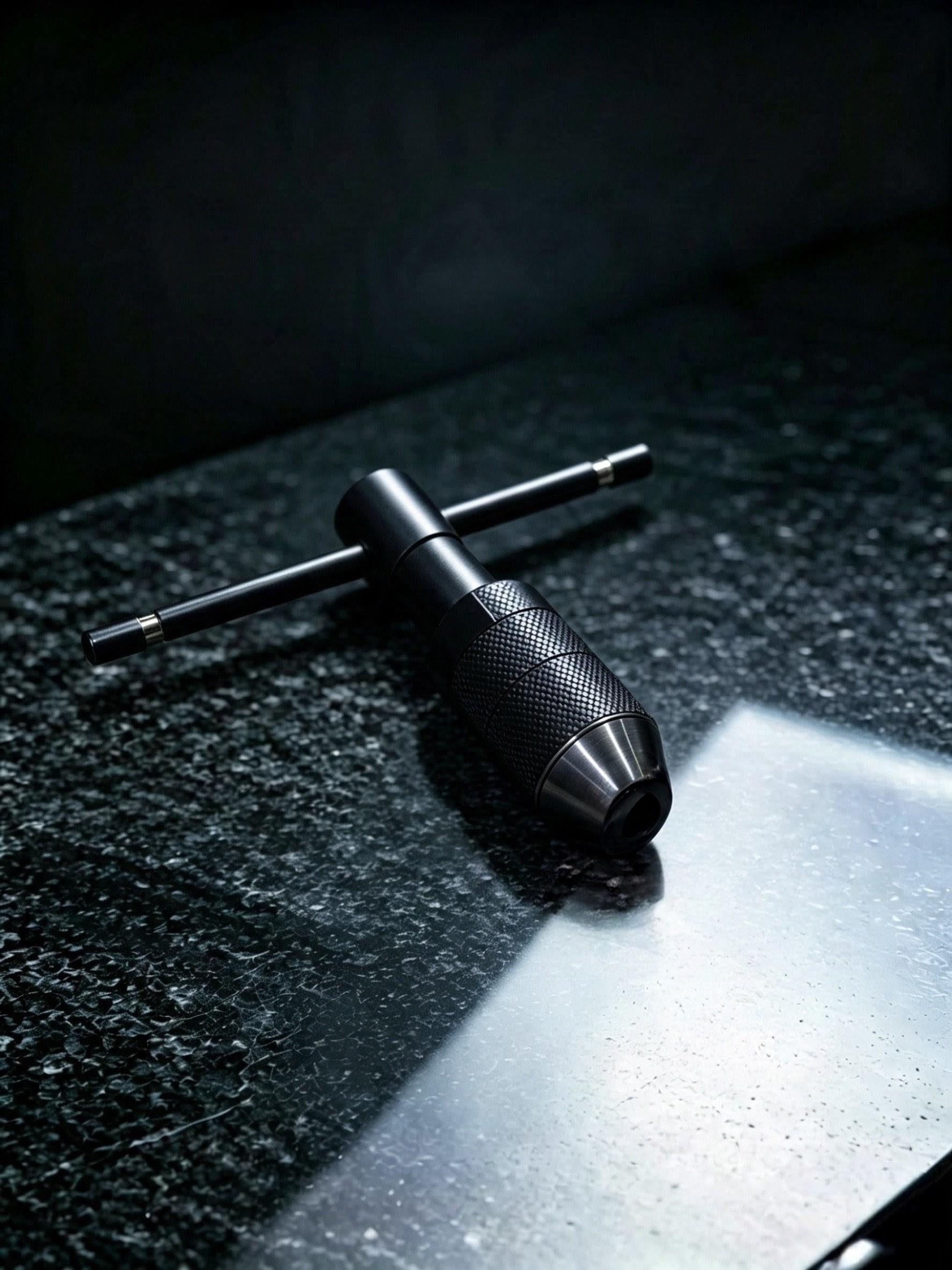

Portada Hein Iron T
SISTEMAS DE ROSCADO // HERRAMENTAL MANUAL DE ALTA RESISTENCIA

HEIN IRON T
TAP HOLDER

Maneral porta machuelo tipo "T" de alta resistencia estructural, optimizado para operaciones de roscado manual con transmisión de torque balanceado. Diseñado bajo criterios severos de rigidez mecánica y alineación concéntrica milimétrica en talleres de alta demanda.

ESPECIFICACIONES DE INGENIERÍA METALÚRGICA

[ NÚCLEO AISI ]

Mecanizado íntegro a partir de barra sólida de acero de ingeniería. Máxima tenacidad ante esfuerzos de torsión extremos, eliminando riesgos de fatiga elástica.

[ TEMPLE Y REVENIDO HOMOGÉNEO ]

Tratamiento térmico controlado bajo atmósfera protegida. Estabilización de dureza estructural en un rango estricto de 40-45 HRC.

[ ACABADO PREMUM ]

Blindaje anticorrosión mediante pavonado negro químico profundo combinado con un fino pulido en manguito de torque y capuchón moleteado.

[ ANÁLISIS DE RESISTENCIA VON MISES ]

Evaluación analítica ante esfuerzos dinámicos combinados. Con un límite de fluencia verificado de 810 MPa y un esfuerzo real de operación de 136.15 MPa, la línea opera con un Factor de Seguridad global de Sf = 5.94, garantizando total inmunidad contra deformaciones plásticas.

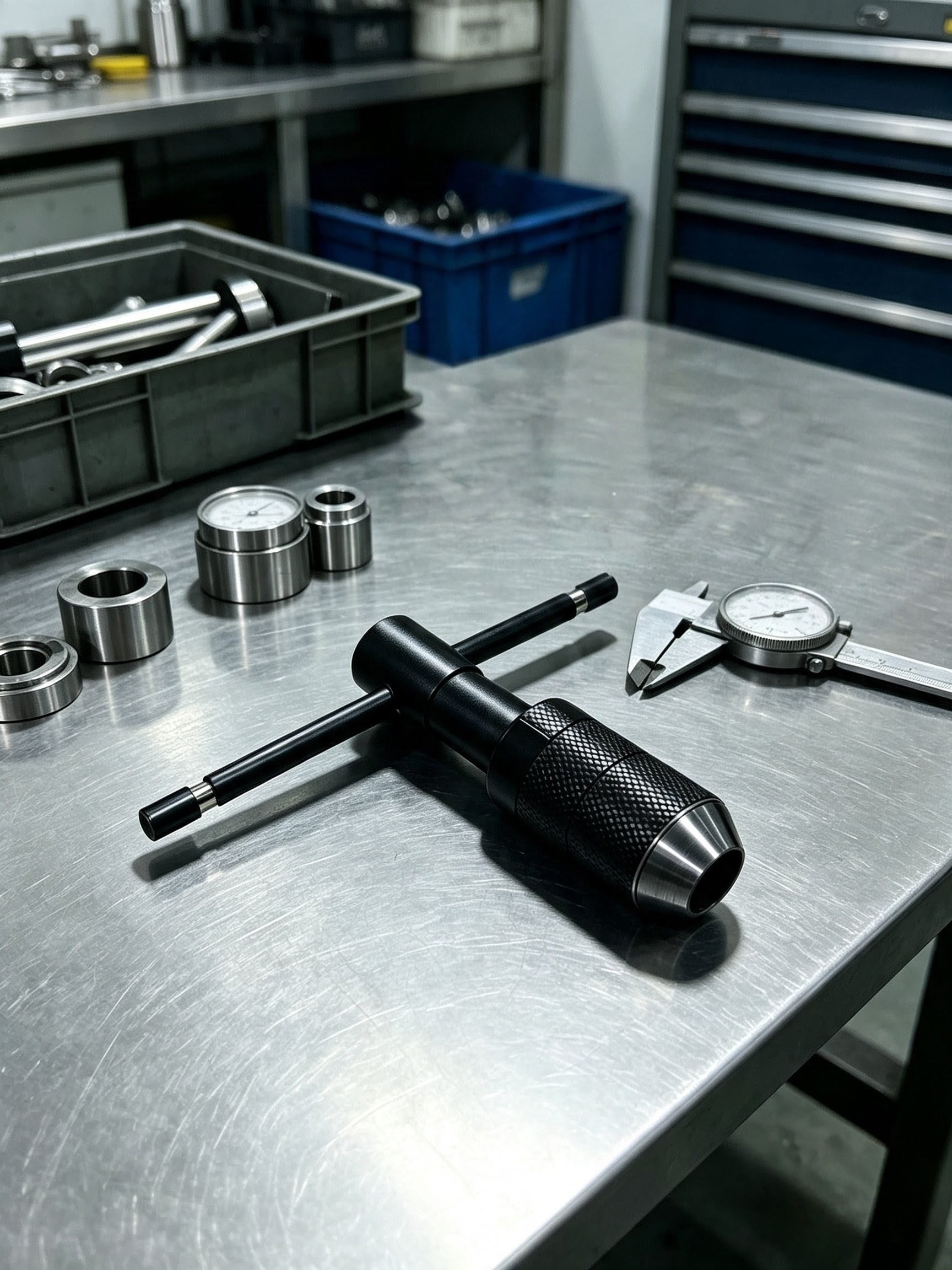

Hein IronT Soporte

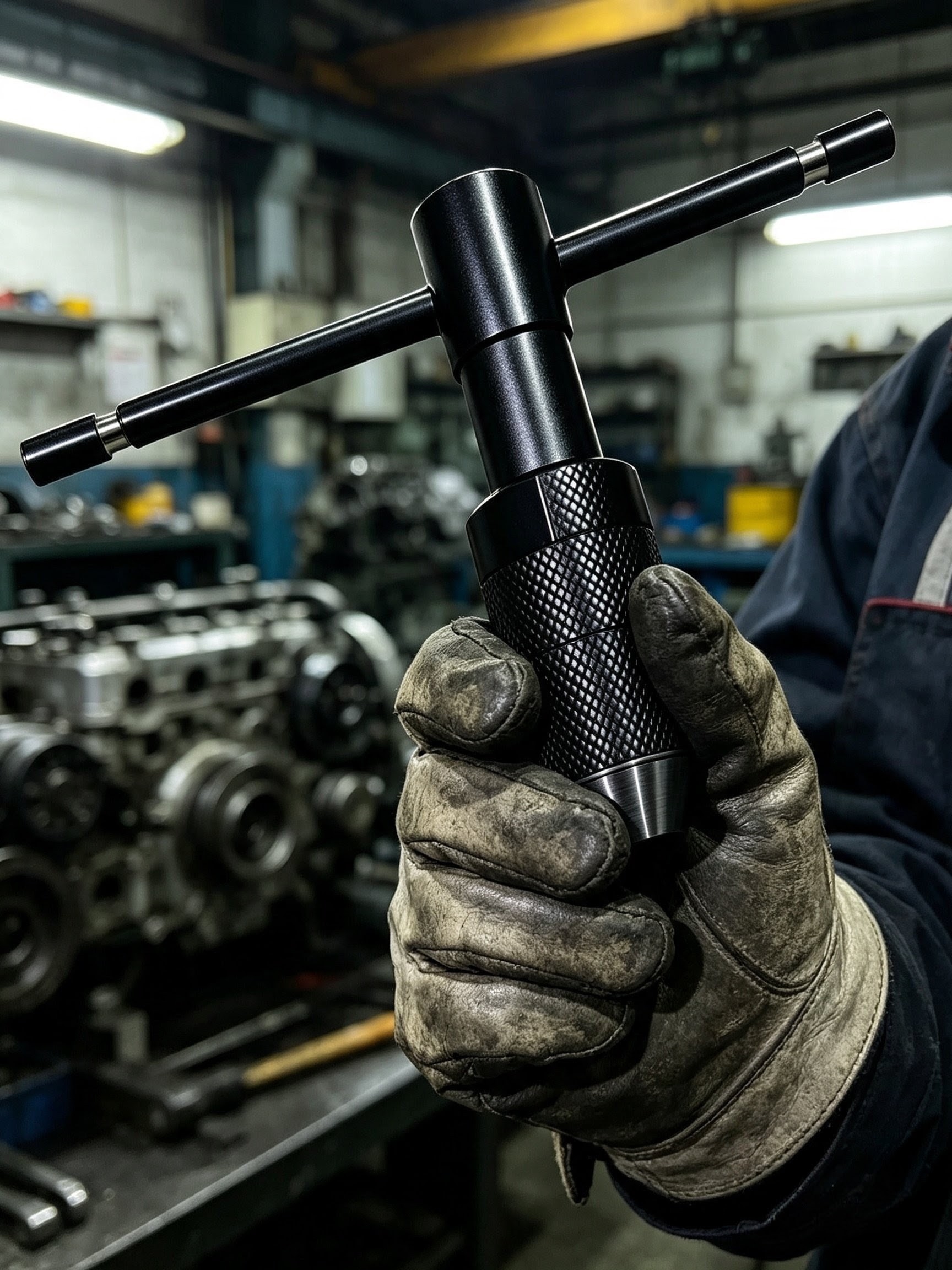

Hein IronT Cierre
SISTEMA MECÁNICO INDESTRUCTIBLE // CALIBRADO DE ORIGEN
OPRESOR DE COLA GRADO 12.9: Bloqueo absoluto del manguito deslizable (ISO 4026 / DIN 913) para configuraciones simétricas o en "L" en espacios reducidos.
MOLETEADO HIGH-GRIP: Capuchón perimetral profundo para un apriete inicial firme con los dedos, incluso bajo la presencia de aceites o refrigerantes de corte.

MATRIZ DE ESPECIFICACIONES Y CÓDIGOS DE COMPRA INDUSTRIAL

Acoplamiento concéntrico con zancos cuadrados regulados internacionalmente bajo normas ISO 529, ANSI B94.9 y certificación NOM-050-SCFI.

CÓDIGO OFICIALCAPACIDAD MACHUELOØ CUERPOØ CAPUCHÓNØ MANGUITONOMENCLATURA NORMATIVA EQUIVALENTE
H-HIT-02501/16" a 1/4"5/8" (15.8 mm)3/4" (19.0 mm)1/4" (6.3 mm)ISO 529 / ANSI B94.9 / ISO 4026-M6 / NOM-050
H-HIT-05001/4" a 1/2"3/4" (19.0 mm)7/8" (22.2 mm)1/4" (6.3 mm)ISO 529 / ANSI B94.9 / ISO 4026-M6 / NOM-050
H-HIT-07501/2" a 3/4"1" (25.4 mm)1-1/4" (31.7 mm)3/8" (9.5 mm)ISO 529 / ANSI B94.9 / ISO 4026-M10 / NOM-050
// CERTIFICACIÓN DE ORIGEN INDUSTRIAL

TRAZABILIDAD INTEGRAL HEIN®

Cada maneral de la línea IronT es suministrado bajo un esquema estricto de propiedad industrial y confidencialidad técnica. El herramental incluye certificados de composición química de material AISI , reportes analíticos de control elástico de Von Mises y sellos de aprobación normativa internacional.

Aviso: La difusión de diagramas estructurales o especificaciones analíticas a terceros ajenos a la transacción comercial está estrictamente restringida por la división legal de HEIN® Herramientas Industriales.
