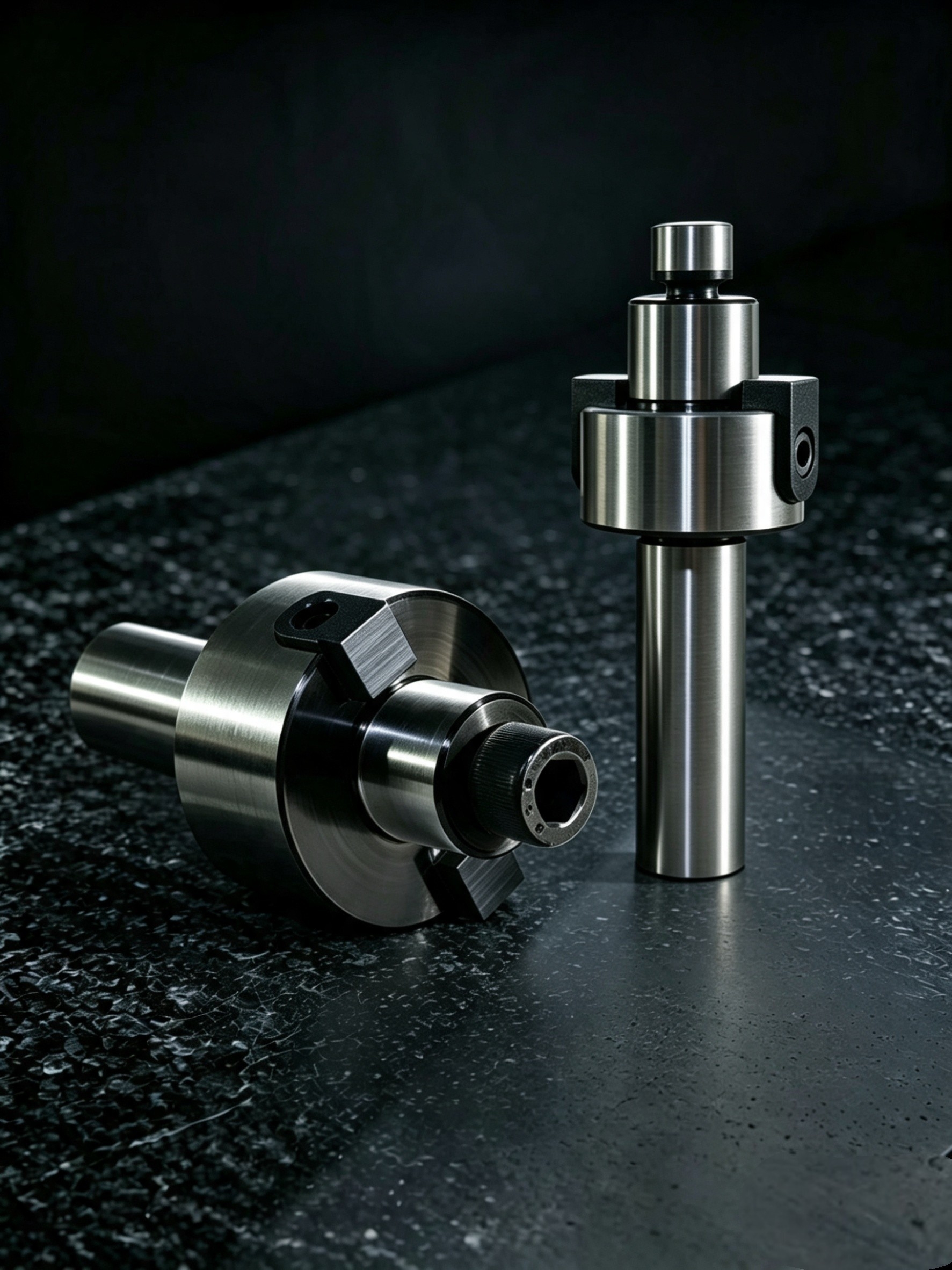

HEIN SHELL-MASTER ARBOR PILOT
Aniquile la resonancia estructural y lleve sus tasas de remoción de viruta al límite operativo. El HEIN Shell-Master Arbor Pilot es el árbol portaherramientas definitivo para la sujeción rígida, alineación concéntrica y montaje seguro de cortadores tipo Shell (fresas de planear indexables, modulares o tubulares), Desarrollado con una arquitectura estructural monobloque maciza, este componente se mecaniza a partir de una única barra sólida de un núcleo de aleación ultra-resistente de grado aeroespacial e industrial, eliminando de raíz los puntos mecánicos débiles o uniones soldadas críticas comunes en entornos de desbaste pesado continuo.
Cada unidad es sometida a un riguroso tratamiento térmico integral de temple y revenido controlado de Dureza Súper-Premium, elevando la resistencia del núcleo de forma homogénea a un rango de 43-48 HRC. Este blindaje metalúrgico de alta tenacidad evita deformaciones plásticas en las caras de apoyo y roscas bajo las severas solicitaciones de torsión ejercidas por el husillo. Con nuestro exclusivo acabado superficial DualFinish Premium, el cuerpo central recibe un pavonado negro químico profundo que repele refrigerantes sintéticos alcalinos, mientras que el vástago y el piloto cilíndrico exhiben un rectificado fino entre centros a color acero natural brillante, aislando la herramienta contra cabeceos radiales y vibraciones armónicas destructivas.
Análisis Cinemático y Configuración Estructural Real
Comparativa de Carga Elástica: Demostración de respuesta torsional bajo esfuerzos dinámicos severos. Nuestro blindaje molecular estructural disipa la acumulación térmica y de fatiga en el carro, manteniendo el vástago a un rango seguro de operación con un factor de seguridad ultra-reforzado contra deformación crítica.
Geometría Concéntrica Absoluta: La alineación rígida de los tres diámetros clave (d1, D, d2) asegura una sujeción perfecta que anula cualquier desviación mecánica o cabeceo lateral bajo cargas severas de desbaste industrial.
Matriz de Especificaciones Físicas y Homologación Internacional
| Código Oficial HEIN | Diámetro Piloto (d1) | Diámetro Zanco (d2) | Redondo Base (D) | Sistema Normado | Nomenclatura Equivalente | Masa Comercial |
|---|---|---|---|---|---|---|
| H-ZR-075-075 | 3/4" (19.05 mm) | 3/4" (19.05 mm) Norma ASME/ANSI B5.50 |
1-1/2" (38.10 mm) | Fraccional (Pulgadas) | ASME B5.50 / DIN 1835-B 20 | 0.48 kg |
| H-ZR-075-M22 | 22.00 mm | 3/4" (19.05 mm) Tolerancia ISO h6 |
1-1/2" (38.10 mm) | Métrico Europeo | ISO 9766-19 / Fresa ISO 22 | 0.52 kg |
| H-ZR-1000-1000 | 1" (25.40 mm) | 1" (25.40 mm) Norma ASME/ANSI B5.50 |
2-1/4" (57.15 mm) | Fraccional (Pulgadas) | ASME B5.50 / DIN 1835-B 25 | 1.15 kg |
| H-ZR-1000-M27 | 27.00 mm | 1" (25.40 mm) Tolerancia ISO h6 |
2-1/4" (57.15 mm) | Métrico Europeo | ISO 9766-25 / Fresa ISO 27 | 1.28 kg |
Recomendaciones Operativas y Montaje Crítico en Taller
Asiento Perpendicular del Plano Weldon (ISO 9766)
Asegúrese estrictamente de que el opresor lateral del husillo o portaherramientas asiente de forma perfectamente perpendicular y plana sobre el rebaje Weldon del zanco. Un ajuste angular incorrecto concentrará de forma destructiva las fuerzas torsionales en un solo punto, provocando micro-deslizamientos rotativos que dañarán el vástago rectificado.
Acoplamiento Mecánico de Candados de Arrastre (DIN 138)
Antes de aplicar el torque final al tornillo de retención central, verifique que los candados de arrastre frontales queden completamente insertadas en las ranuras del cortador Shell. Operar el árbol piloto sin el acoplamiento total de los candados transferirá vectorialmente todo el esfuerzo cortante al tornillo central, provocando su fractura por cizallamiento.
Control de Runout mediante Limpieza de la Brida de Apoyo Sólida
Mantenga la brida central y las caras rectificadas a color acero natural completamente libres de grasas, rebabas o partículas de polvo industrial. Una impureza atrapada de tan solo 0.02 mm en la cara de apoyo multiplicará el cabeceo radial (runout) en la periferia de las fresas de planear, acelerando el desgaste desigual de los insertos de carburo y detonando vibraciones armónicas destructivas.
Contenido del Kit y Logística Antióxido
Cada kit de suministro oficial HEIN® consta de un Cuerpo Principal Mecanizado Monobloque Porta Cortador con Zanco Recto y plano Weldon calibrado. El tornillo de retención central y los candados de arrastre frontales se configuran de forma estándar según el código seleccionado. El empaque premium consta de una bolsa plástica sellada herméticamente con agentes inhibidores de corrosión para repeler la humedad de taller, validando de forma estricta los requisitos de información comercial y marcado dictados por la norma NOM-050-SCFI.
Cláusula de Confidencialidad y Propiedad Industrial
El análisis de torsión elástica pura, ecuaciones vectoriales y tablas de equivalencias internacionales detalladas en este documento oficial FT-HZRP-2026-REV01 constituyen propiedad intelectual y secretos industriales exclusivos de HEIN® Herramientas Industriales. Queda prohibida su reproducción o transferencia no autorizada por escrito.
MAXIMICE LA PRODUCTIVIDAD TORSIONAL EN SU PLANTA
Cada componente de la serie Hein Shell-Master Arbor Pilot representa una evolución drástica en la rigidez estructural de su taller. Respaldado por memorias de cálculo elastoplástico bajo el criterio de Von Mises-Hencky, nuestro diseño monobloque en acero aleado AISI garantiza factores de seguridad excepcionales de hasta Sf = 8.32 contra la fluencia elástica, absorbiendo con total solvencia los impactos dinámicos destructivos del corte interrumpido pesado. Asegure la continuidad operativa, anule los retrabajos por cabeceo radial (runout) y eleve la vida útil de sus cortadores de planear indexables de origen.
